485-多路继电器IO模块配网

配网前准备

硬件连接

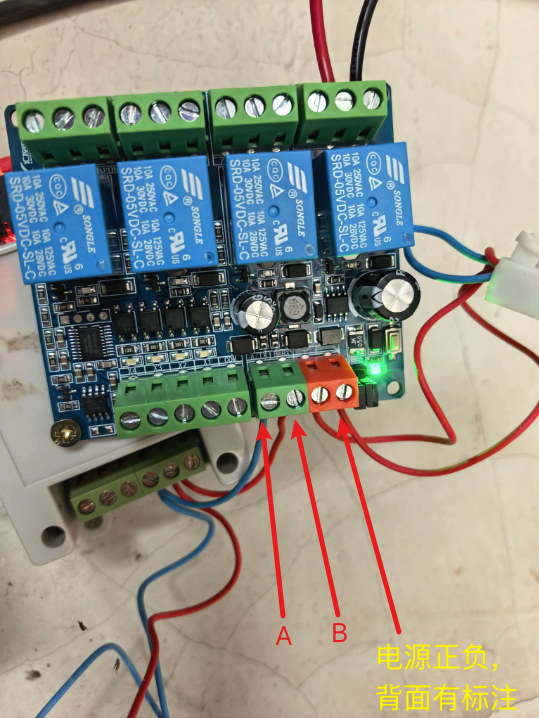

1. 将购买的多路继电器IO模块AB线连接至采集模块的ab线，并给采集器提供电源

2. 将采集模块配网完成（查看下方配网流程），等待配网时配网灯为跳闪状态

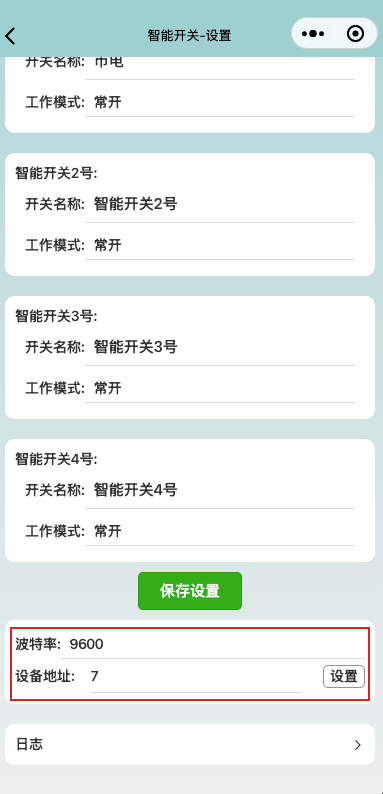

3. 修改继电器波特率：进入采集模块设置页面（首页-设备-设置）将继电器波特率修改为 9600，保存之后继电器会快速跳闪说明数据传输成功，重启继电器才能生效。
4. 修改继电器通讯地址为7：进入采集模块设置页面（首页-设备-设置）将继电器通讯地址修改为 7，保存之后继电器会快速跳闪说明数据传输成功，重启继电器才能生效。
5. 查看继电器状态是否为跳闪灯光，若为跳闪灯光则说明继电器与采集器连接成功

注意

• 继电器每次修改设置都会有跳闪灯光，需重启生效
• 继电器如果设置错乱，可以长按4s以上重置按钮重新连接设备
• 如果采集器跳闪灯未跳闪，可打开采集器盒子，长按重置按钮5s以上重置模块，或使用小程序蓝牙重置设备（个人中心-重置设备）前往重置设备教程

---

小程序配网流程

第一步：进入小程序

• 手机连接家庭 wifi 2.4G频率 的无线网
• 扫码进入小程序并登录，或下载 APP 并登录

第二步：添加设备

1. 进入"我的"页面
2. 点击"添加设备"
3. 同意隐私协议（配网需使用部分权限，请允许获取权限）

第三步：开始配网

1. 搜索到设备之后点击设备
2. 开始进入配网设置
3. 按照流程配网即可

设备搜索页

配网确定页
